油氣庫雷電監測預警系統基于MEMS電場傳感技術實時監測大氣電場強度變化，采用電場微分結合門限閾值算法分析雷暴云發展軌跡，提前10至30分鐘發出黃橙紅三級預警信號。設備無需機械轉動部件，功耗低且可遠程組網部署。

油氣庫雷電監測預警系統是為煉化裝置區、儲罐區、油氣輸送站等高危行業設計的區域性實時雷電監測與預警平臺。該系統的核心功能在于通過實時捕捉雷暴云形成初期大氣電場強度的異常變化，在雷擊發生之前發出預警信號，為油氣庫區提供寶貴的應急響應時間窗口。據統計，雷擊引發的油罐火災占油罐火災總數的32.5%，部署雷電預警系統后，輸油站因雷擊造成的安全事故明顯減少，設備損壞率大幅降低。

該系統的核心技術是基于MEMS技術的全數字化電場探測結構。與傳統場磨式電場儀不同，MEMS電場傳感器采用微機電系統工藝制造，沒有電機等易磨損的可動機械部件，傳感器重量?jī)H為710克。傳感器基于電荷感應原理，通過實時監測庫區上方大氣電場強度及其變化趨勢，捕捉雷暴云電荷累積的早期信號。在晴朗天氣下，地面平均電場強度約為150V/m；當上方雷云產生時，場強可升至2kV/m以上；而當場強持續增大至4kV/m時，發生雷電閃光的可能性超過90%。

為了實現更高的預警準確率，系統采用電場微分結合門限閾值的優化算法。與僅依賴單值門限閾值的常規方法相比，該算法可有效規避由雨天、大風、雪天、揚塵等天氣條件或短時強靜電物體經過引起的誤報，系統在河南4座大型油庫的試運行中預警準確率達90%以上，最大預警提前量達到39分鐘。預警信號分為三個等級：第一級提示雷電風險正在形成，第二級發出雷電臨近警告，第三級確認雷閃即將發生，可按需要連接聲光報警器實現自動報警。

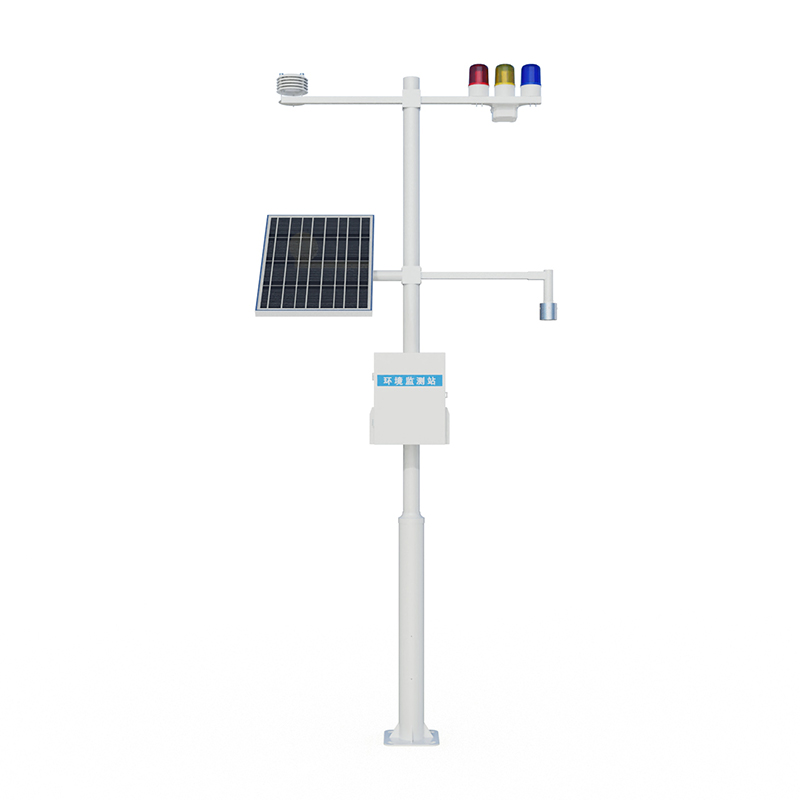

在系統構成方面，油氣庫雷電監測預警系統包括雷電預警探頭、數據處理主機、太陽能供電系統、防直擊雷系統、浪涌保護系統、接地系統以及可選的溫度、濕度等輔助傳感器。雷電預警探頭應安裝于無遮擋且周邊無遮擋物的戶外開闊區域，不得安裝在發電機排氣出口處、電線桿旁及高壓線下。設備在常溫常濕條件下可連續穩定運行，控制器工作溫度范圍覆蓋-40℃至80℃，可在極端氣候條件下保持正常工作。

該系統的預警數據可通過無線通信模塊上傳至云端管理平臺，管理人員可在手機或電腦終端上實時查看電場強度變化曲線和三級預警狀態。系統還能夠與油庫已有的安防智能管控平臺進行數據交互：一旦雷電預警觸發，可自動聯動啟動儲罐密封強化、緊急切斷設備供電等防護措施，實現從雷暴云早期發現到災害全過程追蹤的全鏈條管控。截至目前，該系統已在浙江湖州蘇臺山油庫、臺州臨海油庫、山東東營智慧庫區以及河南鄭州、洛陽、新鄉、許昌等多個大型油庫完成部署并投入實際運行。
